こちらの製品は、手持ちの金型を流用し、イニシャルをおさえてネジ部まで絞り、冷間圧造と転造にて製作いたしました。
こちらの製品は専用サイズとなっておりますが、数もロット20,000と多いので、金型を製作して、鍛造⇒トリミング⇒逃げ溝切削⇒ネジ転造⇒メッキ⇒画像処理検査という工程で製作しております。
こちらの製品は頭部を金型で成型したアプセット形状の段付きネジです。六角ボルトなどでは、トリミング（プレスのような方式）で成型する場合もございます。アプセットに比べて、角がはっきり出るのが特徴です。
こちらの製品は、量産は鍛造を予定しておりますが、まずは試作評価をされたいということで、全切削品でご用意いたしました。六角穴がありますが、NCで削り出すより、下穴をあけておいてプレスで入れるほうが安いのでそのようなご提案を採用いただきました。
こちらの製品は、半ネジですが、サイズが客先専用サイズとなっております。
ロット数が2000本でしたので、専用に金型で絞るとイニシャルの負担が大きくなってしまうので、当社の手持ちの金型でストレートで鍛造したのちに、社内のカム式旋盤で転下径まで切削し、転造して完成になります。
こちらの製品はヘッダー・トリーマーをした後にNC旋盤にて先端を尖り加工を実施しております。特殊ネジ・リベット製造.comでは、一部金型の用意もございますので、イニシャルを抑えての特殊段付きボルトの製作は是非ご相談ください。
こちらの製品は軸部にベアリングが圧入して使用されます。圧造・トリーマーをしたあとにNCにて追加工をしております。
こちら特殊ネジ・リベット製造.comで加工を行った段付きボルトの製造実績となります。本製品は、ロット1,000～2,000と少ないので今回は市販品をNC旋盤で段形状に切削しております。
小ロットなら市販品の活用でコストダウン、量産時は鍛造にてコストダウン！
LOT5,000 以上の量産の段付きボルトを製作する場合は、塑性加工で製作することで材料費を抑えることができるので鍛造での加工を推奨しております。
また、ロット数が約1000以下の小ロットとなる場合、当社では市販品を流用するか、手持ちの金型を流用して、できるだけイニシャルコストをおさえることで、少量の特注段付きボルトでも安価に製作することが可能です。
当社では、お客様とご相談の上で、切削加工から鍛造まで、様々な加工方法からロット数に応じた最適な工法にて特注段付きボルトの製造を行います。
六角・トルクス・フランジ、逃げ溝加工、中空など、特殊段付きボルトを量産加工いたします！
当サイトを運営する株式会社カネコでは、様々な特殊段付きボルトの加工にも対応しております。例えば、頭部が六角・トルクス形状の段付きボルトや、逃げ溝加工を施した段付きボルトなど、多種多様な段付きボルトの製作・加工を行っております。
特に、メーカー規格外の特注段付きボルトの製造を得意としております。お客様のご要望するロット数や材質、段付きボルトの使用用途や使用環境に合わせて、最適な加工方法を選定することでコストダウン提案をいたします。
SUSや銅の段付きボルトもお任せください！
さらに最近は、材質に関しても特殊な段付きボルトのご依頼が増えております。S45C、SCM、SS400 相当の鉄材やSUS303,304,410,430などのステンレスも多くなっていますが、銅などの非鉄金属の段付きボルトに関しても多数お問い合わせをいただいております。
また、鉄材にメッキを施すことでステンレスよりも、材料費、加工費等で費用を安く抑えられるため、お客様に鉄材＋表面処理の提案もしております。
段付きボルトに関してお困りの方は、当社にて最適な材種の選定をし、コストダウン提案をいたします。まずは当社までお問い合わせくださいませ！
（←左の写真は銅製の段付きボルトの製作事例です）
10,000種以上の実績！ロット数700万個/月！
工業用ネジ・リベットの特注品 品揃えNo.1！
特殊ネジ・リベット製造.comを運営する株式会社カネコは、ネジの２次加工と冷間鍛造における日本屈指のプロフェッショナルとして、様々な特殊ネジや特注リベットの製造・２次加工を行ってきました。
累計10,000種以上の特殊締結部品の製作実績があり、工業用ネジ・リベットの特注品の品揃えとしては日本一の自負があります。さらにロット数では月間で700万個以上を誇ります。当社の特注ネジが日本中の安心を支えています。
＞＞＞製品紹介はこちら
より安く、よりお客様のご要望に沿った締結部品を提供
当社は、全国各地にあるネジ加工のサプライヤーと構築した強固なネットワークを保有しています。そのため、当社によるVA/VE提案をするだけでなく、最適なネジ加工のサプライヤーも踏まえたコストダウン提案をすることができるため、お客様に最適な商品をお届けすることが可能となっております。
つまり当社では、加工技術にあまり詳しくないネジ商社と比較して、より安く、よりお客様のご要望に沿った締結部品を提供することが可能となり、これらの理由から大手メーカー様からも支持されてきました。
＞＞＞コストダウンのポイントはこちら
最新の検査システムによる全数検査の品質保証体制
さらにカネコでは、製品の熱処理やメッキ処理、全数検査まで対応しております。当社では業界に先駆けて、画像処理選別機を開発・導入し、TS16949/ISO9001などの国際標準基準に対応した最新の検査システム開発を行っています。

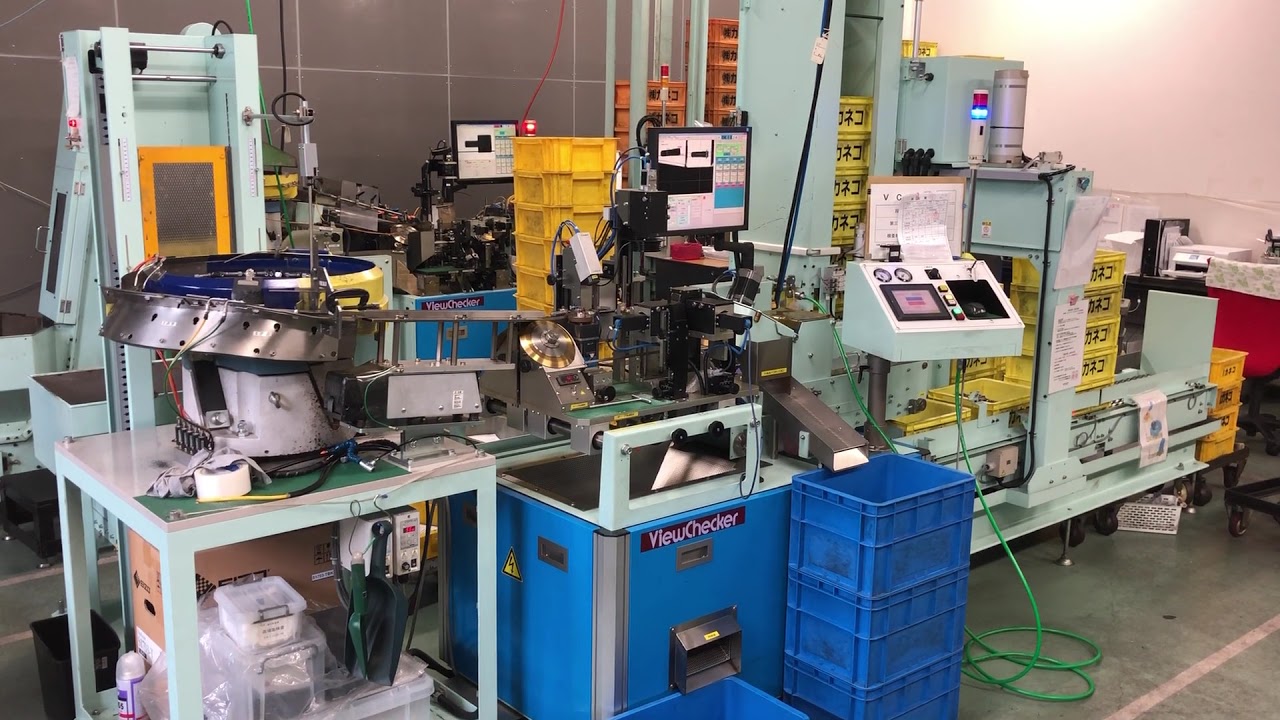

この最新検査システム「View Checker」では最大4台のカメラを内蔵し、1台あたり1/60秒の超高速画像処理を実現しています。4台のカメラでは、128ヵ所の計測と256ヵ所の特徴抽出を1秒間に15回行う能力があり、最小で±0.02㎜の寸法公差にもなる高精度検査にも対応します。
＞＞＞View Checkerはこちら
まずはメール・FAX・電話にてお気軽にご連絡ください。
お客様にて設計されたネジの図面とご要望をご提示いただき、ご提示いただきましたご要望を元に仕様を決定してゆきます。
まずはメール・FAX・電話にてお気軽にご連絡ください。
お客様にて設計されたネジの図面とご要望をご提示いただき、ご提示いただきましたご要望を元に仕様を決定してゆきます。
長年培った製造技術の蓄積を設計思想に織り込み、コスト面・品質面を考慮しながら最適形状を提案させていただきます。
お打ち合わせ通りの製作方法とノウハウを活かして試作加工を行います。
結果をフィードバックし、金型の調整を行いながら目標形状に到達するまでトライ&エラーを繰り返します。
各プロセスにおいて、製品が求められる性能を有しているかを検証し、量産品としての妥当性の確認を行います。
STEP1〜4の過程を経て、量産開始時期を確認させていただきます。量産に向けて量産用の材料・スペア金型を準備し、量産開始となります。
完成した製品は、温度・湿度を徹底管理している検査室にて全数検査を行います。環境の変化によってほんのわずかでも誤差が生じた場合は、再度加工へと戻し調整し直します。
間違いのない良質な製品をお届けするために、厳重な品質管理を行ったうえで出荷されます。
特殊ネジ・リベット製造.comを運営する株式会社カネコは、東京ディズニーリゾートの近くで冷間圧造部品の生産を行っております。
当社では50台以上のカム式旋盤を保有しており、冷間圧造品の二次加工を得意としています。近年は、128ヶ所の計測と256ヶ所の特徴抽出を1秒間に15回実施に実施する全数検査体制、そしてネジ加工業者のネットワークを活かすことで、メーカー規格外の特殊ネジ・リベットなどの特注締結部品の製作が主力事業となっています。
幅広い締結部品、業界に対応しております。特殊ネジのことなら、まずはカネコまでご相談ください！様々なコストダウン提案いたします！
