こちらは横穴加工を施されたクレビスピンです。クレビスピンは特殊ネジ・リベット製造.comが得意としているものの１つであり、この製品は産業機械関連に用いられます。
こちらは横穴加工を施したクレビスピンです。クレビスピンは特殊ネジ・リベット製造.comが得意としているものの１つであり、この製品は家具関連に用いられます。

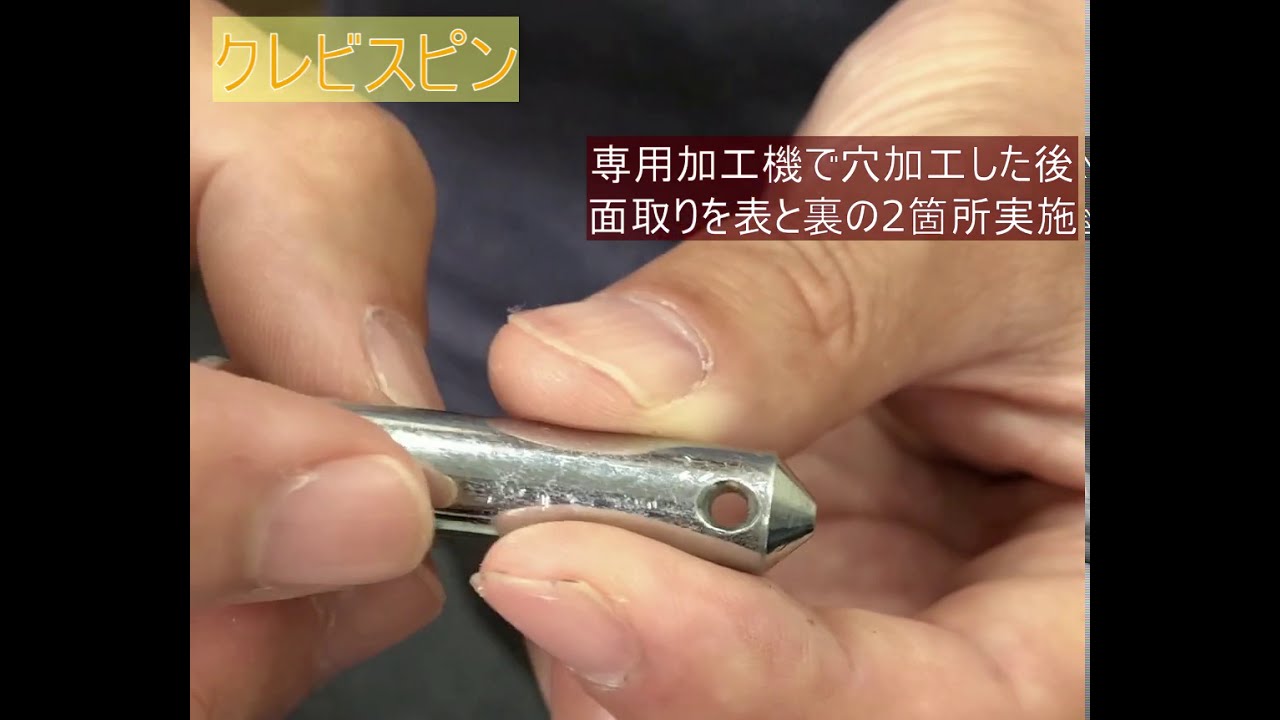

この製品における加工としては、軸の先端近くに一般的な横穴加工を施しております。
こちらの製品は横穴加工を施したクレビスピンとなります。本製品の特徴として、ピンの先端がテーパー形状となっていますが、こちらはコストダウンを目的として金型による圧造（冷間鍛造）により加工を行っています。
こちらの製品は横穴加工を施したクレビスピンです。全体加工は圧造（冷間鍛造）で行われていますが、先端部は切削加工で２次加工を施しています。先端部にはこの後、樹脂が成形される後工程となります。
こちらは当社が自動車向けに加工を行った特注クレビスピンの一つです。自動車のブレーキの油圧部品として使用されています。当社で行った加工は圧造により、締結部品全体の成型を行った後に、ツバ部分も金型により丸形状から小判型形状へと成型を行いました。
こちらは、異形状 段付きクレビスピンです。鉄製で、主に自動車業界で使用されます。通常クレビスピンなどでは、横穴を貫通させ、松葉ピンなどを入れるので、穴径公差がレンジで0.1以上許されますが、今回の製品は、穴が貫通しておらずスプリングピンを圧入して使うので、穴径を100分台で管理しております。
こちらは、一般的な横穴付きのリベットです。こちらの製品は、自動車の固定位置決めとして使用されます。
こちらの加工としては、組付けの作業性を考慮して、先面加工を実施しております。
こちらの締結部品は、建築部品として使用される製品です。特徴としては、2点あり、先端形状部のテーパー加工と位相を細かく指定した横穴加工がなされた特注・特殊締結部品であると言えます。
軸径4~14mmの特注クレビスピンの製作いたします！
クレビスピンという締結部品には、特に規格品はございません。ただしメーカーでは軸径がΦ6,8,10mm、穴径がΦ1.6, 2, 2.5~3mmといった製品が多く取り扱われています。
当社では、これらの一般品以外の特注クレビスピンの製作をしております。具体的には、軸径Φ4~14mm、穴径でΦ1.4~5mmの特注クレビスピンの製作実績がございます。
材質に関しては、鉄系材料でのクレビスピン製作が多いですが、SS400、S45C、ステンレスといった様々な材質でのクレビスピンの加工も行っております。
指定方向への穴加工、高精度な嵌め合い、テーパー形状など、様々なご要望にお応えいたします！
特注クレビスピンに関するお問い合わせで一番多いのは、形状や加工精度に関するお問い合わせです。当社では、指定方向への穴加工や、嵌め合いを考慮した高精度な研磨加工、ピン先端のテーパー形状加工など、様々な加工に対応しております。
さらに特殊な加工では、横穴をスプリングピンを圧入するために高精度な穴加工に変更したり、頭部付近の穴と位相差をつけた横穴加工をしたり、お客様のご要望にあわせた特注クレビスピンの加工を多数行っております。
単品小ロットから対応いたします！冷間圧造によるコストダウンならお任せください！
クレビスピンの加工では、全体形状の加工からピン先端の加工まで、圧造（冷間鍛造）によって加工することでコストダウンをすることができます。

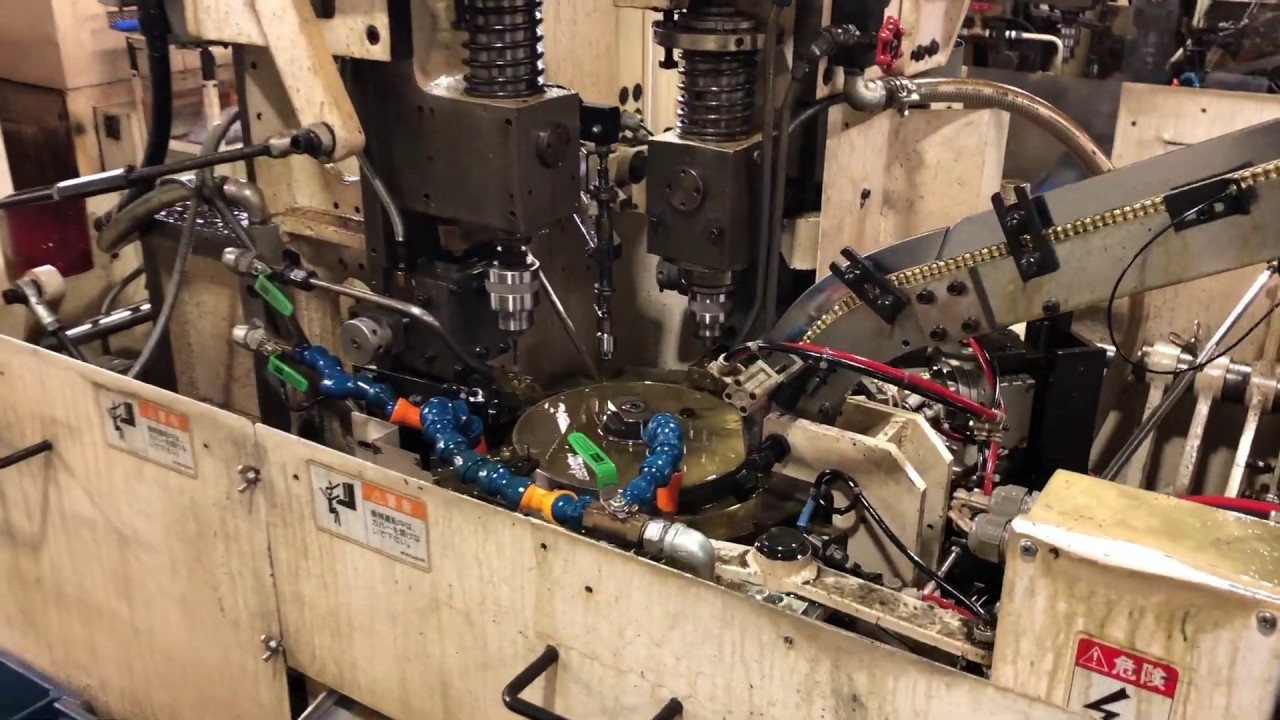

当社では様々なサイズの金型を保有しており、また横穴加工のための冶具も多種多様なサイズで保有しておりますので、冷間鍛造に工法転換することでコスト削減につながります。もちろん切削加工での加工にも対応しており、また画像検査機による高速全数検査を実施しておりますので、精度保証はバッチシです！
10,000種以上の実績！ロット数700万個/月！
工業用ネジ・リベットの特注品 品揃えNo.1！
特殊ネジ・リベット製造.comを運営する株式会社カネコは、ネジの２次加工と冷間鍛造における日本屈指のプロフェッショナルとして、様々な特殊ネジや特注リベットの製造・２次加工を行ってきました。
累計10,000種以上の特殊締結部品の製作実績があり、工業用ネジ・リベットの特注品の品揃えとしては日本一の自負があります。さらにロット数では月間で700万個以上を誇ります。当社の特注ネジが日本中の安心を支えています。
＞＞＞製品紹介はこちら
より安く、よりお客様のご要望に沿った締結部品を提供
当社は、全国各地にあるネジ加工のサプライヤーと構築した強固なネットワークを保有しています。そのため、当社によるVA/VE提案をするだけでなく、最適なネジ加工のサプライヤーも踏まえたコストダウン提案をすることができるため、お客様に最適な商品をお届けすることが可能となっております。
つまり当社では、加工技術にあまり詳しくないネジ商社と比較して、より安く、よりお客様のご要望に沿った締結部品を提供することが可能となり、これらの理由から大手メーカー様からも支持されてきました。
＞＞＞コストダウンのポイントはこちら
最新の検査システムによる全数検査の品質保証体制
さらにカネコでは、製品の熱処理やメッキ処理、全数検査まで対応しております。当社では業界に先駆けて、画像処理選別機を開発・導入し、TS16949/ISO9001などの国際標準基準に対応した最新の検査システム開発を行っています。
この最新検査システム「View Checker」では最大4台のカメラを内蔵し、1台あたり1/60秒の超高速画像処理を実現しています。4台のカメラでは、128ヵ所の計測と256ヵ所の特徴抽出を1秒間に15回行う能力があり、最小で±0.02㎜の寸法公差にもなる高精度検査にも対応します。
＞＞＞View Checkerはこちら
まずはメール・FAX・電話にてお気軽にご連絡ください。
お客様にて設計されたネジの図面とご要望をご提示いただき、ご提示いただきましたご要望を元に仕様を決定してゆきます。
まずはメール・FAX・電話にてお気軽にご連絡ください。
お客様にて設計されたネジの図面とご要望をご提示いただき、ご提示いただきましたご要望を元に仕様を決定してゆきます。
長年培った製造技術の蓄積を設計思想に織り込み、コスト面・品質面を考慮しながら最適形状を提案させていただきます。
お打ち合わせ通りの製作方法とノウハウを活かして試作加工を行います。
結果をフィードバックし、金型の調整を行いながら目標形状に到達するまでトライ&エラーを繰り返します。
各プロセスにおいて、製品が求められる性能を有しているかを検証し、量産品としての妥当性の確認を行います。
STEP1〜4の過程を経て、量産開始時期を確認させていただきます。量産に向けて量産用の材料・スペア金型を準備し、量産開始となります。
完成した製品は、温度・湿度を徹底管理している検査室にて全数検査を行います。環境の変化によってほんのわずかでも誤差が生じた場合は、再度加工へと戻し調整し直します。
間違いのない良質な製品をお届けするために、厳重な品質管理を行ったうえで出荷されます。
特殊ネジ・リベット製造.comを運営する株式会社カネコは、東京ディズニーリゾートの近くで冷間圧造部品の生産を行っております。
当社では50台以上のカム式旋盤を保有しており、冷間圧造品の二次加工を得意としています。近年は、128ヶ所の計測と256ヶ所の特徴抽出を1秒間に15回実施に実施する全数検査体制、そしてネジ加工業者のネットワークを活かすことで、メーカー規格外の特殊ネジ・リベットなどの特注締結部品の製作が主力事業となっています。
幅広い締結部品、業界に対応しております。特殊ネジのことなら、まずはカネコまでご相談ください！様々なコストダウン提案いたします！
